上一章节我们已经通过im-client的sendPrivateMessage接口轻松实现了聊天功能，但是现在这个接口的内部实现对我们来说还是一个未知的”黑盒”。

在这一章节中，我们就来打开这个”黑盒”，看看调用sendPrivateMessage之后，具体干了什么事情。

本章节案例以私聊为主，但群聊的流程与私聊基本一致，主要的区别是群聊是发送给多个用户

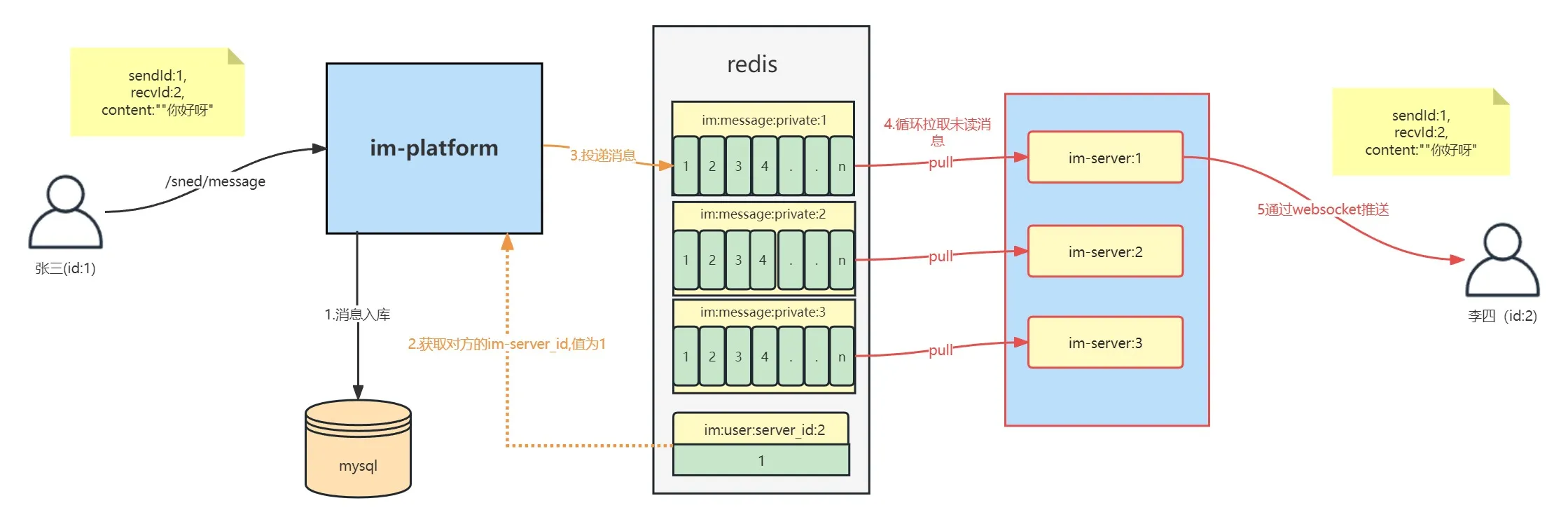

用户发送私聊消息完整流程：

当消息的发送者和接收者连的不是同一个im-server时，消息是无法直接推送的，所以我们需要设计出能够支持跨节点推送的方案:

利用了redis的list类型实现消息推送，其中key为im:message:private:${serverid},每个key的数据可以看做一个队列,每个im-server根据自身的id只消费属于自己的消息队列
用户发起ws连接时，redis会记录每个用户所连接的serverid
用户发送消息时，im-client将根据接收方的serverid,决定将消息推向响应的队列

图中2~5步都是调用sendPrivateMessage之后的流程，整个流程涉及3个组件:

核心流程逻辑说明：

通过redis获取接收方id所绑定的serverid(每个im-server都会生成一个唯一的id)
当serverid存在表示用户在线，反之则说明用户离线
如果用户在线，则将消息上传到redis，等待im-server拉取。注意上传消息的key是通过serverid生成的，也就是说，不同的im-server使用不同的消息队列，这么做是为了支持im-server集群化部署。
如果用户离线，则向应用层回复消息发送失败状态（消息推送结果监听机制下面有介绍）

核心流程逻辑：

上一小节中，im-server已经通过ws向前端推送消息了，那么前端是如何跟im-server交互，并接收到消息呢？

我们思考一个问题，在im-platform调用了sendPrivateMessage之后，是否一定能将成功消息推送给用户呢？

答案是否定的，例如对方当前不在线，消息即使投递到了im-server也会由于缺少对方的channel而无法推送。

作为一个相对完善的消息推送组件，应该能够提供一种机制：不管消息是否成功发送，都应该告知调用消息推送是否成功。

一般来说，实现有两种方案：

实现方式	同步方式	异步方式
实现思路	接口同步返回结果，发送成功返回true,否则返回false	消息发送后，回推结果消息，将发送结果异步投递到业务层的监听器。
优点	调用简单	调用复杂
缺点	性能较低，实现比较复杂	性能好，同时也易于实现

盒子IM目前采用的的是异步方式，回推消息结果流程其实与推送消息类似，只是流程”反”过来：

步骤	类	方法	说明
1	PrivateMessageProcessor	sendResult	向redis回推私聊消息推送结果
1	GroupMessageProcessor	sendResult	向redis回推群聊消息推送结果
2	PrivateMessageResultResultTask	pullMessage	从redis中定时拉取私聊消息推送结果
2	GroupMessageResultResultTask	pullMessage	从redis中定时拉取群聊消息推送结果
3	MessageListenerMulticaster	multicast	向业务层的监听器广播消息推送结果
